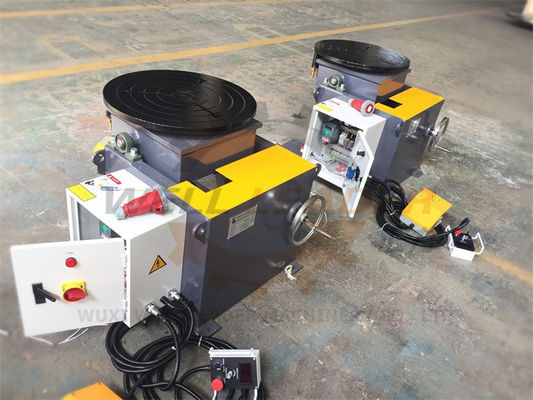

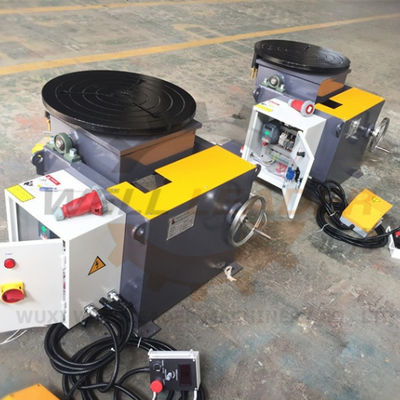

۳۶۰ درجه موقعیت دهنده بزرگ جوشکاری HB-03 چرخنده جوشکاری چرخش

محصولات

۳۶۰ درجه موقعیت دهنده بزرگ جوشکاری HB-03 چرخنده جوشکاری چرخش

مقدار تولیدی:	1SET
standard packaging:	پالت چوبی
Delivery period:	10-15 روز
روش پرداخت:	L/C ، T/T
Supply Capacity:	100 مجموعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

PR.چین

نام تجاری

OTA

گواهی

CE, ISO

برجسته کردن:

360 درجه بزرگ Positioner جوش

صفحه چرخش جوشکاری 360 درجه

توضیحات محصول

دستگاه موقعیت‌دهنده جوشکاری ما برای چرخش قطعات کار گرد یا لوله‌ای مانند فلنج‌ها و لوله‌ها در 360 درجه طراحی شده است تا به جوشکار اجازه دهد در یک موقعیت بایستد و به طور مداوم روی یک سطح صاف کار کند. این امر از خستگی کارگر جلوگیری کرده و بهره‌وری را افزایش می‌دهد، زیرا جوشکار برای تکمیل جوش نیازی به جابجایی مداوم در اطراف قطعه کار ندارد. این روش ارائه قطعه کار همچنین تمایل به اطمینان از جوش‌های با کیفیت بالا و ثابت دارد، زیرا هیچ‌گونه جوشکاری سربالا یا عمودی در آن دخیل نیست. اتصال لوله‌ها یا نصب اتصالات لوله مانند فلنج‌ها و شیرها به دلیل صفحه کار 360 درجه، از نظر اجرایی کاری چالش‌برانگیز است. بدون استفاده از ابزاری مانند دستگاه موقعیت‌دهنده جوشکاری، کارگر ممکن است مجبور باشد برای تکمیل اتصال، دائماً در اطراف و زیر قطعه کار جابجا شود، که برای جوشکاری با کیفیت خوب مساعد نیست. برای جلوگیری از وقفه‌های مکرر در درزهای جوش، دستگاه موقعیت‌دهنده جوشکاری یک ابزار جوشکاری ضروری و مؤثر است.

برای مشاهده نمایش کاری، روی ویدیوی زیر کلیک کنید.

ویژگی‌ها:

- ساختار بلبرینگ چرخان با دقت بالا با چرخش نامحدود 360 درجه.

- اینورتر میتسوبیشی / اشنایدر برای ارائه سرعت متغیر بدون پله.

- قطعات الکتریکی زیمنس / اشنایدر.

- جعبه کنترل از راه دور با کابل‌های بلند.

- جعبه کنترل از راه دور بی‌سیم.

- نمایش درجه شیب.

- سوئیچ محدود کننده برای جلوگیری از شیب بیش از حد.

- کانکتور کابل برق سریع ارائه شده است.

- تأییدیه CE.

پارامترهای فنی:

- ظرفیت شیب نامی: 1000 کیلوگرم در موقعیت کامل

- حداکثر گرانش: 300 میلی‌متر

- حداکثر خارج از مرکز: 200 میلی‌متر

- سرعت چرخش: 0.12-1.2 دور در دقیقه

- سرعت شیب: 0.35 دور در دقیقه

- دامنه شیب: 0-120 درجه

- موتور چرخش: 1.1 کیلووات

- موتور شیب: 1.1 کیلووات

- اندازه صفحه: 1200 میلی‌متر

- دامنه گیره چاک: 2 تا 10 اینچ

محدوده عرضه (برای هر مدل استاندارد):

- بدنه اصلی با موتور و گیربکس، صفحه، بلبرینگ‌ها و غیره.

- تابلو کنترل با قطعات اشنایدر و کانکتور کابل برق سریع

- جعبه کنترل از راه دور با کابل 6 متری

- جعبه کنترل از راه دور بی‌سیم

- پدال پا

- چاک جوشکاری WP-300 برای لوله 2 تا 10 اینچ

- اسناد مربوطه شامل نقشه‌های مکانیکی، نمودار الکتریکی، دفترچه راهنمای عملیات و غیره.

- قطعات یدکی: دکمه‌ها، چراغ‌ها، پتانسیومترها.

مدل	HB-03	HB-05	HB-08	HB-10	HB-20	HB-30	HB-50	HB-100
ظرفیت نامی	300 کیلوگرم	500 کیلوگرم	800 کیلوگرم	1000 کیلوگرم	2000 کیلوگرم	3000 کیلوگرم	5000 کیلوگرم	10000 کیلوگرم
حداکثر گرانش در ظرفیت نامی	200 میلی‌متر	250 میلی‌متر	300 میلی‌متر	300 میلی‌متر	300 میلی‌متر	300 میلی‌متر	300 میلی‌متر	400 میلی‌متر
حداکثر خارج از مرکز در ظرفیت نامی	150 میلی‌متر	150 میلی‌متر	150 میلی‌متر	150 میلی‌متر	200 میلی‌متر	200 میلی‌متر	200 میلی‌متر	200 میلی‌متر
سرعت چرخش (دور در دقیقه)	0.2-2	0.12-1.2	0.12-1.2	0.12-1.2	0.1-1.0	0.05-0.5	0.05-0.5	0.05-0.5
سرعت شیب (دور در دقیقه)	دستی/1.3	0.35	0.35	0.35	0.35	0.35	0.2	0.2
دامنه شیب	0-90 درجه	0-90 درجه	0-90 درجه	0-120 درجه	0-120 درجه	0-120 درجه	0-120 درجه	0-120 درجه
قدرت موتور چرخش	0.37 کیلووات	0.4 کیلووات	0.4 کیلووات	0.55 کیلووات	0.75 کیلووات	1.1 کیلووات	1.5 کیلووات	1.5 کیلووات
قدرت موتور شیب	0.37 کیلووات	0.37 کیلووات	0.37 کیلووات	0.55 کیلووات	0.75 کیلووات	1.1 کیلووات	1.5 کیلووات	2.2 کیلووات
قطر صفحه	600 میلی‌متر	800 میلی‌متر	800 میلی‌متر	900 میلی‌متر	1100 میلی‌متر	1300 میلی‌متر	1600 میلی‌متر	2000 میلی‌متر

فروخته شده به: آلمان، دانمارک، رومانی، نیوزیلند، استرالیا، سنگاپور، اندونزی، مالزی، آرژانتین، برزیل، شیلی، ترکیه، سوریه، اسرائیل، عربستان سعودی، ویتنام، هند و غیره.
