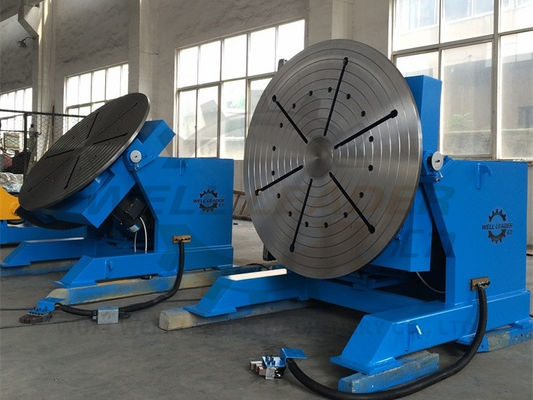

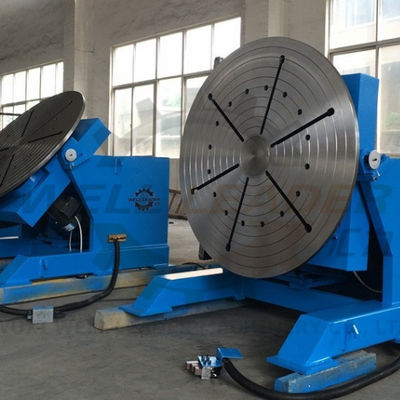

HB-20 چرخش جوشکاری Positioner دوربين 360 درجه کار هواپیما چرخش Positioner

محصولات

HB-20 چرخش جوشکاری Positioner دوربين 360 درجه کار هواپیما چرخش Positioner

مقدار تولیدی:	1SET
standard packaging:	پالت چوبی
Delivery period:	10-15 روز
روش پرداخت:	L/C، T/T
Supply Capacity:	100 مجموعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

PR.چین

نام تجاری

OTA

گواهی

CE, ISO

برجسته کردن:

360 درجه چرخش جوشکاری موقعیت دهنده,موقعیت دهنده جوشکاری روتاری هواپیما کار,پوزیشنر جوشکاری چرخشی

Work Plane Rotary Welding Positioner

Rotary Welding Positioner

توضیحات محصول

دستگاه موقعیت‌دهنده جوشکاری ما برای چرخاندن قطعات کار گرد یا لوله‌ای مانند فلنج‌ها و لوله‌ها تا 360 درجه طراحی شده است تا به جوشکار اجازه دهد در یک موقعیت بایستد و به طور مداوم روی یک سطح صاف کار کند. این امر از خستگی کارگر جلوگیری می‌کند و بهره‌وری را افزایش می‌دهد، زیرا جوشکار نیازی به حرکت مداوم در اطراف قطعه کار برای تکمیل جوش ندارد. این روش ارائه قطعه کار همچنین تمایل به اطمینان از جوش‌های با کیفیت بالا به طور مداوم دارد، زیرا هیچ‌گونه اجرای سربار یا عمودی درگیر نیست. اتصال لوله‌ها یا اتصال اتصالات لوله مانند فلنج‌ها و شیرها از منظر اجرا یک کار مشکل‌ساز است به دلیل صفحه کار 360 درجه. بدون استفاده از ابزاری مانند موقعیت‌دهنده جوشکاری، کارگر ممکن است مجبور شود به طور مداوم در اطراف و زیر قطعه کار حرکت کند تا اتصال را تکمیل کند، که برای جوشکاری با کیفیت خوب مناسب نیست. برای جلوگیری از وقفه‌های مکرر در درزهای جوش، یک موقعیت‌دهنده جوشکاری یک ابزار جوشکاری ضروری و موثر است.

برای مشاهده نسخه نمایشی کار، روی ویدیوی زیر کلیک کنید.

ویژگی‌ها:

- ساختار بلبرینگ چرخشی با دقت بالا با چرخش نامحدود 360 درجه.

- اینورتر میتسوبیشی / اشنایدر برای ارائه سرعت متغیر بدون پله.

- اجزای الکتریکی زیمنس / اشنایدر.

- جعبه کنترل از راه دور با کابل‌های بلند.

- جعبه کنترل از راه دور بی‌سیم.

- نشانگر درجه شیب

- سوئیچ محدود برای جلوگیری از شیب بیش از حد.

- کانکتور کابل برق سریع ارائه شده است.

- دارای تاییدیه CE.

پارامترهای فنی:

- ظرفیت شیب‌دهی نامی: 1200 کیلوگرم در موقعیت کامل

- حداکثر گرانش: 300 میلی‌متر

- حداکثر خروج از مرکز: 200 میلی‌متر

- سرعت چرخش: 0.12-1.2 دور در دقیقه

- سرعت شیب‌دهی: 0.35 دور در دقیقه

- محدوده شیب: 0-120 درجه

- موتور چرخش: 1.1 کیلووات

- موتور شیب: 1.1 کیلووات

- اندازه میز: Φ1200 میلی‌متر

- محدوده گیره چاک: 2”-10”

محدوده عرضه (برای هر مدل استاندارد):

- بدنه اصلی با موتورها و گیربکس، میز، بلبرینگ و غیره.

- کابینت کنترل با اجزای اشنایدر و کانکتور کابل برق سریع

- جعبه کنترل از راه دور با کابل 6 متری

- جعبه کنترل از راه دور بی‌سیم

- پدال پا

- چاک جوشکاری WP-300 برای لوله 2”-10”

- اسناد مرتبط شامل نقشه‌های مکانیکی، نمودار الکتریکی، دفترچه راهنما و غیره.

- قطعات یدکی: دکمه‌ها، چراغ‌ها، پتانسیومترها.

مدل	HB-03	HB-05	HB-08	HB-10	HB-20	HB-30	HB-50	HB-100
ظرفیت نامی	300 کیلوگرم	500 کیلوگرم	800 کیلوگرم	1000 کیلوگرم	2000 کیلوگرم	3000 کیلوگرم	5000 کیلوگرم	10000 کیلوگرم
حداکثر گرانش در ظرفیت نامی	200 میلی‌متر	250 میلی‌متر	300 میلی‌متر	300 میلی‌متر	300 میلی‌متر	300 میلی‌متر	300 میلی‌متر	400 میلی‌متر
حداکثر خروج از مرکز در ظرفیت نامی	150 میلی‌متر	150 میلی‌متر	150 میلی‌متر	150 میلی‌متر	200 میلی‌متر	200 میلی‌متر	200 میلی‌متر	200 میلی‌متر
سرعت چرخش (دور در دقیقه)	0.2-2	0.12-1.2	0.12-1.2	0.12-1.2	0.1-1.0	0.05-0.5	0.05-0.5	0.05-0.5
سرعت شیب‌دهی (دور در دقیقه)	با دست/1.3	0.35	0.35	0.35	0.35	0.35	0.2	0.2
محدوده شیب	0-90°	0-90°	0-90°	0-120°	0-120°	0-120°	0-120°	0-120°
توان موتور چرخش	0.37 کیلووات	0.4 کیلووات	0.4 کیلووات	0.55 کیلووات	0.75 کیلووات	1.1 کیلووات	1.5 کیلووات	1.5 کیلووات
توان موتور شیب	0.37 کیلووات	0.37 کیلووات	0.37 کیلووات	0.55 کیلووات	0.75 کیلووات	1.1 کیلووات	1.5 کیلووات	2.2 کیلووات
قطر میز	Φ600 میلی‌متر	Φ800 میلی‌متر	Φ800 میلی‌متر	Φ900 میلی‌متر	Φ1100 میلی‌متر	Φ1300 میلی‌متر	Φ1600 میلی‌متر	Φ2000 میلی‌متر

فروش به: آلمان، دانمارک، رومانی، نیوزیلند، استرالیا، سنگاپور، اندونزی، مالزی، آرژانتین، برزیل، شیلی، ترکیه، سوریه، اسرائیل، عربستان سعودی، ویتنام، هند و غیره.
