PHJ یکپارچه H Beam Welding Machine آرک جوشکاری و راست کردن

محصولات

PHJ یکپارچه H Beam Welding Machine آرک جوشکاری و راست کردن

مقدار تولیدی:	1SET
standard packaging:	پالت چوبی
Delivery period:	10-15 روز
روش پرداخت:	L/C، T/T
Supply Capacity:	100 مجموعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

PR.چین

نام تجاری

OTA

گواهی

CE, ISO

برجسته کردن:

دستگاه جوش برقی h مجتمع,h قوس دستگاه جوش براق,دستگاه راست کردن براق phj h

h beam welding machine arc

phj h beam straightening machine

توضیحات محصول

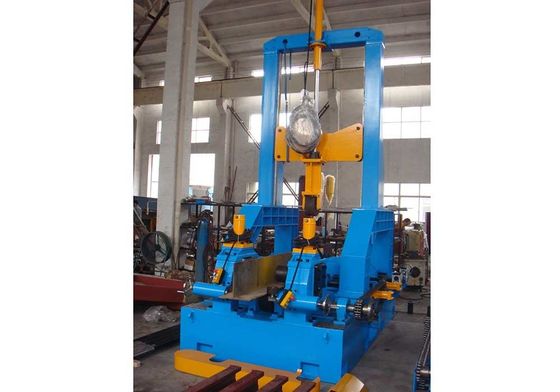

PHJ یکپارچه H بیم جوش ماشین یک تجهیزات بسیار کارآمد برای تولید H بیم است. تجمع، جوش قوس غرق شده و راست کردن می تواند در یک ماشین به پایان برسد.آن را در حال پردازش پرتو در موقعیت I و مناسب برای پرتو H سبک با اندازه فیله کمتر از 8mm است.

مدل دارای وظیفه سبک و وظیفه سنگین برای گزینه ها است.

مدل: PHJ-15

- ضخامت فلنج T:6-25mm

- عرض فلنج B: 200-800mm

- ضخامت شبکه A:4-40mm

- ارتفاع شبکه H:200-1500mm

- طول پرتو L:4000-15000mm

- روش جوش: SAW صاف (سنگ تک)

- حداکثر ارتفاع فیله: 8 میلی متر

-کنویر ورودی: مجموعا 12 متر، سه قطعه، یکی از آنها راننده است

- حمل کننده خروجی: مجموعا 12 متر، دو مورد از آنها بالا هستند

- موتور اصلي: 7.5 کيلو وات

- سرعت کار: 0.2-2m/min

- موتور ناقل: 0.75kWx2

- قدرت جوش: لینکلن PP-1000

- بازیافت کننده جریان: ZH-100 ((3kWx2)

- موتور سیستم هیدرولیک: 5.5kW

- فشار کار نامی: 6-8Mpa

- فشار سیستم حداکثر: 10Mpa

قسمت مونتاژ:

چهار مجموعه از مرکز و مکان وسایل، کار هماهنگ، تنظیم شده توسط چرخ دست، مرکز توسط پیچ سرب و کلیمپ شده توسط سیلندر هیدرولیک وجود دارد.

دست اولیه مرکز در انتهای کانویر ورودی وجود دارد. هنگامی که فلنج و شبکه به بدن اصلی بلند می شود ، صفحه ها را در درجه اول مرکز می کند و از خم شدن شبکه پشتیبانی می کند.

یک مجموعه از وسایل مرکزی دستی برای فلنج در انتهای کانویر خروجی وجود دارد، برای ثبات مرکز با تنظیم آن.

در سمت ورودی یک بلوک جهت دهی وجود دارد، برای هماهنگی شبکه و فلنج.

- قسمت جوش:

یک مجموعه از مشعل های جوشکاری در هر دو طرف برای جوشکاری پرتو I در فیله صاف در همان زمان.

قدرت جوشکاري از چينگدو هواويان MZ-1000 با فايدر سيم اتوماتيك است.

دو مجموعه از سیستم بازیافت فلوکس اتوماتیک. فلوکس به طور خودکار تغذیه می شود و دهان مکش بعد از مشعل برای بازیافت فلوکس برای استفاده مجدد وجود دارد.

سرعت جوش با اینورتر متغیر است. کاربر می تواند سرعت معقول را آزادانه انتخاب کند.

- قسمت صاف کردن:

بعد از جوشکاري، شعاع H دچار انحراف مي شود.

رول بالا می تواند فشار مناسب را از طریق سیلندر هیدرولیک با توجه به ضخامت فلنج و تغییر شکل دهد.

تمام رول ها از فلز آلیاژ واجد شرایط ساخته شده اند و برای جلوگیری از نقص ها، برای اطمینان از ثبات و عمر طولانی، گرمایی درمان شده اند.

سرعت صاف کردن با سرعت مونتاژ یکسان است، توسط یک موتور و جعبه گیرش هدایت می شود، که توسط اینورتر کنترل می شود.

یک کانویر هیدرولیک بالا وجود دارد که می تواند با توجه به تغییر شکل، برای پشتیبانی از مجموعه کامل، جوشکاری و راست کردن، ارتفاع یابد.

این فرآیند توسط MITSUBISHI PLC کنترل می شود. موتور رانده شده توسط اینورتر AC کنترل می شود. فیلتر خوب برای سیستم هیدرولیکی وجود دارد که می تواند عمر طولانی را به شیر الکترومغناطیسی بدهد.

بخش صاف کننده برای کاهش تغییر شکل در هنگام جوش در بخش متقابل کار می کند.

مدل کار سبک

مدل	PHJ15	PHJ18	PHJ20
ضخامت فلنج	6 تا 25 میلی متر	6 تا 25 میلی متر	6 تا 25 میلی متر
عرض فلنج	200-800 میلی متر	200-800 میلی متر	200-800 میلی متر
ضخامت تار	5 تا 20 میلی متر	5 تا 20 میلی متر	5 تا 20 میلی متر
ارتفاع شبکه	200 تا 1500 میلی متر	200 تا 1800 میلی متر	200 تا 2000 میلی متر
طول پرتو	۴۰۰۰ تا ۱۵۰۰۰ میلی متر	۴۰۰۰ تا ۱۵۰۰۰ میلی متر	۴۰۰۰ تا ۱۵۰۰۰ میلی متر

مدل کار سنگین

مدل	PHJ15-HD	PHJ18-HD	PHJ20
ضخامت فلنج	۶-۴۰ میلی متر	۶-۴۰ میلی متر	۶-۴۰ میلی متر
عرض فلنج	200 تا 1000 میلی متر	200 تا 1000 میلی متر	200 تا 1000 میلی متر
ضخامت تار	5 تا 28 میلی متر	5 تا 28 میلی متر	5 تا 28 میلی متر
ارتفاع شبکه	200 تا 1500 میلی متر	200 تا 1800 میلی متر	200 تا 2000 میلی متر
طول پرتو	۴۰۰۰ تا ۱۵۰۰۰ میلی متر	۴۰۰۰ تا ۱۵۰۰۰ میلی متر	۴۰۰۰ تا ۱۵۰۰۰ میلی متر
