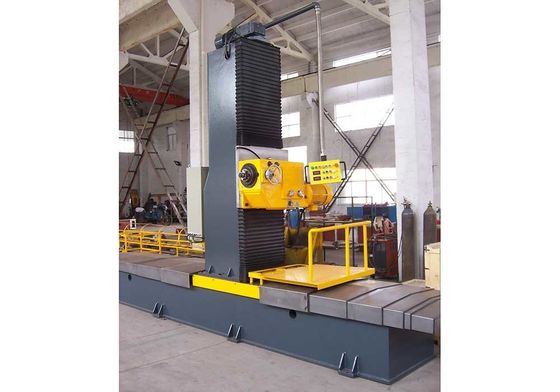

جعبه H ساختار مهره دستگاه فرش پایان متشکل از ایستگاه فرش ستون بالا

پارامترهای فنی:

قدرت موتور آسیاب: P=7.5KW HD750

سرعت آسیاب افقی: 100-800mm/min VFD با اینورتر

سرعت خالی اسلایدهای افقی: 1200mm/min

سرعت عمودی سر آسیاب: 100-800mm/min VFD با اینورتر

قدرت موتور تغذیه افقی: 1.5Kw

قدرت موتور عمودی: 2.2Kw

سرعت اسپندل سر آسیاب: 75-420rpm، در شش مرحله، تنظیم شده توسط چرخ دستی خارجی. (توجه: این یک مدل به روز شده برای جلوگیری از باز کردن گیربکس و تغییر دنده های داخل برای تغییر سرعت)

محدوده سر آسیاب: 0-45dgr

اندازه صندلی ماشین فریز: Φ125-250mm

حرکت چرخ فرش: L=100mm

قطر پیچ آسیاب: Φ128.57mm

سوراخ مخروطی سر آسیاب: NT50

دمای محیط: ¥10 oC ~ 40 oC

رطوبت نسبی: حداکثر، متوسط رطوبت نسبی ماهانه 90٪ است

قدرت برق: نوسان ولتاژ (در زیر فرکانس نامی) ≤±10%

نوسان فرکانس (کمتر از ولتاژ نامی) ≤±2%

عملکرد:

ماشین از سر فرش، ستون، بدن ماشین، سیستم تغذیه مکانیکی، سیستم کنترل، واحد محافظ ریل، تیغه فرش و غیره تشکیل شده است.

هر دو ریل افقی و عمودی از نوع دقیق هستند، دارای ظرفیت بارگذاری بزرگ، فضای خالی کوچک و دقت خوب هستند.

سر آسیاب می تواند در امتداد اسپینل به اندازه 100 میلی متر حرکت کند.

دستگاه مجهز به دستگاه کار آسان برای کار و تراز تیغه است.

ریل عمودی به دلیل پوشش محافظ طراحی شده از گرد و غبار و خرد شده محافظت می شود.

برای محافظت از واحد ریل افقی، این یک سبک کششی است، با مزیت مهر و موم خوب، هیچ تبعید و عمر طولانی.از طریق آن حالت روان کننده و تمیز ریل را می توان دید.;

بدن ماشین و ستون ساختار جوش هستند و پس از جوش به طور کامل جوش داده می شوند تا ثبات، عدم تغییر شکل و پیشرفت خوب را ارائه دهند.

سر آسیاب توسط تولید کننده حرفه ای تولید می شود، دارای ساختار معقول، عملکرد قابل اعتماد، طیف گسترده ای از سرعت، سفتی خوب، سر و صدا کم، بهره وری بالا و کار آسان است.Rpm از سر فرش می تواند به صورت دستی بر اساس قطر صندلی تیغه فرش تنظیم شود;

سر آسیاب می تواند به طور کامل در محدوده 0 ~ 45o در اسلاید عمودی، برای سهولت beveling چرخش.

یک پمپ روان کننده دستی روی اسلایدهای افقی وجود دارد که روان کننده خوبی برای ریل فراهم می کند.

بستر تیغه فرش ماشین یک نوع استاندارد است که در بازار موجود است. تیغه از فولاد آلیاژ کاربید ساخته شده است.

محدوده عرضه:

ستون شامل: سر فرش (7.5kW) ، اسلایدهای عمودی، بدن ستون، مکانیسم انتقال بالا، پوشش محافظ؛

اسلایدهای افقی از جمله: میز کار، بدن ماشین، سیستم انتقال تغذیه، پوشش محافظ

سیستم کنترل از جمله: صفحه کنترل، پدانت کار، اینورتر AC

ابزار برای نصب تیغه آسیاب از جمله: میله کششی، mandrill، 160 standard صندلی تیغه آسیاب، ابزار نصب و غیره

راهنمای کار (از جمله نقشه پایه، نمودار الکتریکی، نمودار هیدرولیکی)

کاربر که در آن شرکت کرد:

a. پایه (فروشنده نقشه ارائه می دهد).

b. پیچ های زمین (L) و پیچ های گسترش.
