سیستم کنترل الکتریکی کانتیلیور H Beam Welding

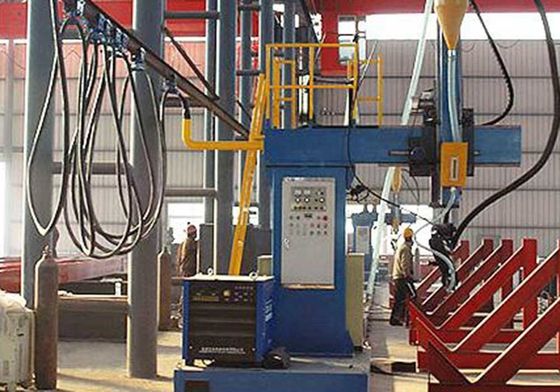

این ماشین شامل گاراژ، ستون، بوم، دست جوش و ماشین آلات، دستگاه ردیابی مشعل جوش مکانیکی، سیستم درمان فلوکس، مدار گاز و سیستم کنترل الکتریکی است.

این ماشین شامل گاراژ، ستون، بوم، دست جوش و ماشین آلات، دستگاه ردیابی مشعل جوش مکانیکی، سیستم درمان فلوکس، مدار گاز و سیستم کنترل الکتریکی است.

کالسکه، ستون و بوم چارچوب ماشین هستند. بازوی جوش و ماشین ابزار بر روی بوم نصب شده است.دستگاه ردیابی مکانیکی اسلحه جوش برای حمایت از سر جوش و تنظیم موقعیت نوک جوش استفاده می شودچندین گروه از چرخ های بیکار بر روی ماشین ابزار برای اتصال نزدیک به ریل های راهنما برای سفر بالا و پایین و چپ و راست وجود دارد.دو گروه از دستگاه های راننده استفاده می شود برای رانندۀ حرکت دست های جوش در بالا، سمت پایین، سمت چپ و سمت راست

دستگاه ردیابی مشعل جوش مکانیکی در قسمت پایین بازوی جوش نصب شده و دستگاه تغذیه سیم سر جوش در قسمت بالا نصب شده است.که می تواند اطمینان حاصل شود نوک جوش به بخیه جوش استیک جفت چرخ راهنما به نزدیک به دو طرف بخیه جوش قطعه کار قرار می گیرد. هنگامی که بخیه جوش در جهت چپ و راست خم شده است،از طریق واکنش لاستیک بهار، اسلایدهای متقاطع در سمت بالای چرخ هدایت به سمت چپ یا راست تنظیم می شوند. هنگامی که بخیه جوش به سمت بالا و پایین خم می شود، از طریق واکنش لاستیک سیلندر،اسلایدهای متقاطع در جهت بالا و پایین با هدایت چرخ تنظیم می شوند.علاوه بر این، دستگاه تنظیم دستی چپ راست برای مشعل جوش مجهز است.

سیستم درمان فلوکس از سطل فلوکس و ماشین بازیابی فلوکس تشکیل شده است. یک مجموعه از سطل فلوکس و بشکه بازیابی فلوکس در بازوی جوش نصب شده است.دستگاه بازیابی جریان در سبد نصب شده است. جریان به بخیه جوشکاری جریان می یابد تا از سطل فلوکس از طریق شیر جوشکاری شود و سپس کار جوشکاری با نوک جوشکاری انجام می شود.لوله بازیابی جریان در سمت عقب نوک جوش جمع آوری جریان باقی مانده به بشکه، که پس از فیلتر شدن توسط صفحه به سطل جریان از طریق شیر باز می گردد.گرد و غبار به ماشین بازیابی جریان جذب می شود و بلوک بزرگ جریان در بشکه بازیابی باقی خواهد ماند.

سیستم کنترل الکتریکی شامل جعبه کنترل الکتریکی و پنل کنترل است. از طریق این سیستم، تمام عملیات ماشین،تنظیم پارامترهای جوش از دستگاه جوش و سوئیچ از ماشین بازیابی جریان کنترل و اجرا خواهد شد.
